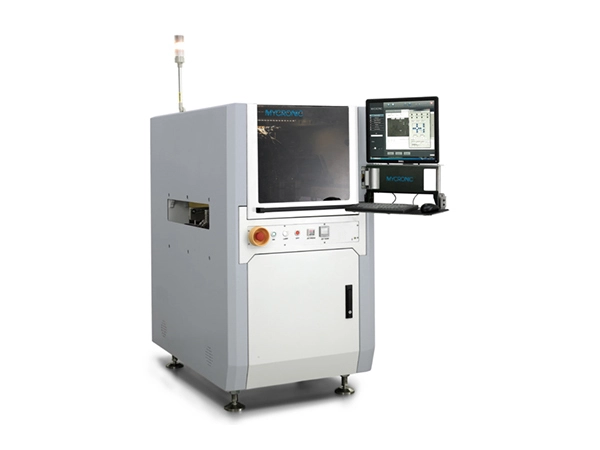

MYJ10X सोल्डर पेस्ट जेट प्रिंटिंग सिस्टम गैर-प्लानर पीसीबी (0.4 मिमी से कम ऊंचाई के अंतर के साथ) को समायोजित करता है और नियंत्रणीय सोल्डर पेस्ट मोटाई प्रदान करता है, जिससे उपयोगकर्ता विभिन्न स्थानों पर अलग-अलग मोटाई निर्दिष्ट कर सकते हैं। यह घटकों पर सीधे मुद्रण का समर्थन करता है - जो इसे 3डी/स्टैक्ड असेंबली प्रक्रियाओं के लिए उपयुक्त बनाता है - और स्टेंसिल की आवश्यकता को समाप्त करके उच्च दक्षता प्रदान करता है।
- कोई स्टेंसिल आवश्यक नहीं; विशिष्ट सोल्डर जोड़ आकार की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त
- विभिन्न उत्पादों के लिए तीव्र प्रोग्रामिंग और सत्यापन
- एक ही उत्पाद पर आसन्न पैड के बीच सोल्डर वॉल्यूम में महत्वपूर्ण बदलाव को संभालने में सक्षम
- आसानी से पीओपी (पैकेज-ऑन-पैकेज) सोल्डर डिस्पेंसिंग अनुप्रयोगों का समर्थन करता है
- सफाई की आवश्यकता नहीं; बेहद आसान रखरखाव
- उच्च एकीकरण घनत्व वाले उत्पादों के लिए विशेष रूप से उपयुक्त
- असमान सतहों (अलग-अलग ऊंचाई) वाले उत्पादों के लिए उपयुक्त लचीला वितरण; सोल्डर वॉल्यूम का सटीक नियंत्रण
| बुनियादी पैरामीटर | MYJ10X इन-लाइन सोल्डर पेस्ट जेटिंग प्लेटफार्म |
| DIMENSIONS | 770 x 1200 x 1400 मिमी (डब्ल्यू x डी x एच) |
| मशीन वजन | 650 किग्रा (मानक विन्यास) |
| वितरण क्षेत्र | डब्ल्यू एक्स डी = 350 मिमी x 475 मिमी (मानक विन्यास) |
| अधिकतम. पीसीबी आकार (सिंगल-लेन मोड) | डब्ल्यू एक्स डी = 350 मिमी x 475 मिमी |
| अधिकतम. पीसीबी आकार (डुअल-लेन मोड) | डब्ल्यू एक्स डी = 350 मिमी x 210 मिमी (एक साथ दोहरी ट्रैक) |
| कन्वेयर | ऊँचाई 890-965 मिमी; मानक एसएमईएमए संचार; डुअल-ट्रैक विकल्प उपलब्ध है |
| कन्वेयर भार क्षमता (स्थिरता सहित) | 3 किग्रा (भारी भार के लिए अनुकूलन आवश्यक) |
| कन्वेयर चौड़ाई समायोजन सीमा | सिंगल-ट्रैक: 50-475 मिमी; दोहरे ट्रैक एक साथ: 50-210 मिमी |
| पीसीबी की मोटाई | 0.5मिमी <टी <6मिमी; अन्य मोटाई के लिए अनुकूलन आवश्यक है |
| स्थिति निर्धारण सटीकता | ±30μm @ 3σ (एक्स, वाई) |
| repeatability | ±15μm @ 3σ (एक्स, वाई) |
| अधिकतम. रफ़्तार | 1000 मिमी/सेकंड (एक्स, वाई) |
| अधिकतम. त्वरण | 1 ग्राम (एक्स, वाई) |
|
|
|
| बुनियादी पैरामीटर | सोल्डर पेस्ट जेटिंग वाल्व |
| वाल्व विन्यास एपी (छोटा) | 215-260μm; 2.1-3.2एनएल; 200हर्ट्ज़ |
| वाल्व विन्यास एजी (मध्यम) | 330-520μm; 5-20एनएल; 160-300 हर्ट्ज़ |
| सामग्री फ़ीड हवा का दबाव | 15.9 साई |
| जेटिंग ऊंचाई | 0.6±0.1मिमी |
| प्रमाणीकरण प्रकार | सीई |
