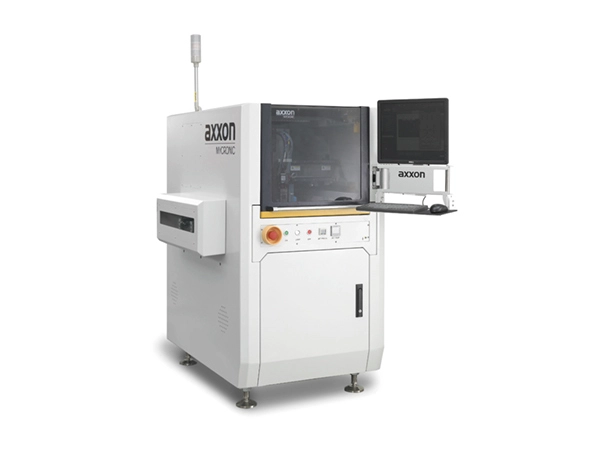

इन-लाइन, पूरी तरह से स्वचालित, उच्च गति वितरण प्रणालियों की एयू श्रृंखला वितरण अनुप्रयोगों की एक विस्तृत श्रृंखला को संभालती है।
एक एकीकृत फ़्रेम डिज़ाइन संरचनात्मक स्थिरता सुनिश्चित करता है, जिसके परिणामस्वरूप लंबे समय तक सिस्टम अपटाइम, कम डाउनटाइम और उच्च दक्षता होती है। शीर्ष स्तरीय अंतरराष्ट्रीय घटकों का उपयोग विफलता दर को कम करता है और परिचालन लागत को काफी कम करता है। कम घिसाव वाले हिस्सों के साथ, खरीद लागत बच जाती है। बंद-लूप नियंत्रण के लिए माइक्रोन-रिज़ॉल्यूशन रैखिक स्केल के साथ जोड़े गए उच्च-स्तरीय रैखिक मोटर्स बेहतर परिशुद्धता और विश्वसनीयता सुनिश्चित करते हैं।
एयू श्रृंखला विभिन्न सब्सट्रेट आकारों वाले उत्पादों को समायोजित करती है। यह कार्यात्मक मॉड्यूल का लचीला विन्यास प्रदान करता है, जैसे दोहरे ट्रैक, दोहरे वाल्व, झुकाव क्षमताएं और तीन-चरण निचला हीटिंग। बहुमुखी मंच विविध वितरण प्रक्रियाओं और चिपकने वाले प्रकारों का समर्थन करता है, जिससे तेजी से उत्पाद परिवर्तन की अनुमति मिलती है। यह जेटिंग वाल्व और स्क्रू वाल्व सहित विभिन्न वितरण वाल्वों के लचीले विन्यास का भी समर्थन करता है।
मैन्युअल हस्तक्षेप को कम करता है और उपकरण उपयोग दर को बढ़ाता है। सटीक चिपकने वाला वॉल्यूम नियंत्रण और सटीक दृष्टि एल्गोरिदम वितरण पैदावार में सुधार करते हैं। रैखिक मोटर ड्राइव गैर-उत्पादक यात्रा समय को कम करते हुए तेज़ गति को सक्षम बनाती है।
Z-अक्ष संचलन की आवश्यकता समाप्त हो जाती है। वायवीय जेटिंग गति 250 डॉट्स/सेकेंड तक पहुंच जाती है - पारंपरिक वितरण की तुलना में 3 से 7 गुना तेज - जबकि पीजोइलेक्ट्रिक जेटिंग गति 500 डॉट्स/सेकेंड तक पहुंच सकती है। पारंपरिक तरीकों से अप्राप्य स्थिरता के साथ 3 एनएल जितनी कम मात्रा में वितरण करने में सक्षम। गैर-संपर्क ऑपरेशन वर्कपीस के साथ सुई के टकराव को रोकता है, और छोटी मात्रा में वितरण करने की क्षमता इसे कॉम्पैक्ट स्थानों के लिए उपयुक्त बनाती है।
| बुनियादी पैरामीटर | Au99S (सेमीकंडक्टर उद्योग के लिए इनलाइन डिस्पेंसिंग सिस्टम) |
| बिजली की आवश्यकताएं | AC230V 8A 50/60Hz; मशीन: 1.8kW; निचला ताप: 1.8kW |
| वायुदाब आवश्यकताएँ | 90 साई (6 बार) |
| DIMENSIONS | 1050 x 1300 x 1450 मिमी (डब्ल्यू x डी x एच) |
| वज़न | 1370 किग्रा |
| प्रमाणन मानक | सीई |
| XYZ अक्ष स्थिति निर्धारण सटीकता | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ अक्ष पुनरावृत्ति | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| अधिकतम गति | 1500 मिमी/सेकेंड (XY) |
| त्वरण | 1.5 ग्रा |
| ड्राइव सिस्टम | रैखिक मोटर (XY) / सर्वो मोटर (Z) |
| कन्वेयर भार क्षमता | 3 किग्रा |
| कन्वेयर चौड़ाई समायोजन सीमा | 35-480 मिमी |
| पीसीबी की मोटाई | 0-6 मिमी |
| संचार प्रोटोकॉल | स्मेमा |
| न्यूनतम किनारा क्लीयरेंस | 5.5 मिमी |
| Z-अक्ष यात्रा | 40 मिमी |
| अधिकतम. वितरण क्षेत्र (एकल/दोहरी लेन) | 350×480 मिमी / 350×215 मिमी (डब्ल्यू×डी) |
| उच्च परिशुद्धता झुकाव क्षेत्र (एकल/दोहरी लेन) | 245×425 मिमी / 245×180 मिमी (डब्ल्यू×डी) |
