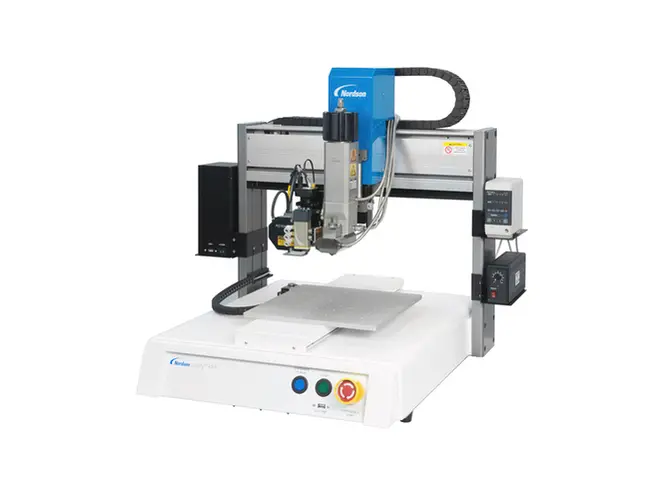

व्यावसायिक यूनिटी मोशन™ सॉफ्टवेयर और एकीकृत दृष्टि क्षमताएं यूनिटी 4-अक्ष प्रणाली को स्थापित करना और प्रोग्राम करना आसान बनाती हैं। यू-अक्ष रोटेशन के दौरान एक साथ एक्स और वाई आंदोलन 360 डिग्री घूर्णी विमान के साथ किसी भी कोण पर वितरण के लिए सटीक प्रोग्रामिंग बिंदु प्रदान करता है।
| नमूना | यूनिटी 4एक्स-एचवी-यू | यूनिटी 4एक्सपी प्लस-यू |
| अक्षों की संख्या | 4 अक्ष | 4 अक्ष |
| अधिकतम कार्य क्षेत्र (एक्स/वाई/जेड/यू) | 350/400/100 मिमी ±1080° (13.8/15.7/3.9 इंच) | 350/400/100 मिमी ±1080° (13.8/15.7/3.9 इंच) |
| वर्कपीस पेलोड (Y/U) | 7/2 किग्रा (15.4/4.4 पौंड) | 22/2 किग्रा (48.5/4.4 पौंड) |
| टूल पेलोड | 8 किग्रा (17.6 पौंड) | 8 किग्रा (17.6 पौंड) |
| अधिकतम गति (XY/Z) | 800/320 मिमी/सेकेंड (31.4/12.6 इंच/सेकंड) | 500/250 मिमी/सेकेंड (19.7/9.8 इंच/सेकेंड) |
| अधिकतम. गति (यू) | 1080°/से | 1080°/से |
| इकाई का वज़न | 61 किग्रा (134.5 पौंड) | 70 किग्रा (154.3 पौंड) |
| आयाम (डब्ल्यू x डी x एच) | 820x672x867.5 मिमी (32.2x26.5x34.2 इंच) | 820x672x867.5 मिमी (32.2x26.5x34.2 इंच) |
| ड्राइव सिस्टम | 3-चरण माइक्रो-स्टेपिंग मोटर | पूर्ण सेंसर के साथ बंद-लूप स्टेपिंग मोटर और ड्राइवर पैकेज |
| ड्राइव सिस्टम (यू) | 5-चरण माइक्रो-स्टेपिंग मोटर | 5-चरण माइक्रो-स्टेपिंग मोटर |
| मेमोरी क्षमता | पीसी भंडारण | पीसी भंडारण |
| आधार सामग्री भंडारण | पीसी भंडारण | पीसी भंडारण |
| सामान्य प्रयोजन I/O | 8 इनपुट/8 आउटपुट (16/6 वैकल्पिक) | 8 इनपुट/8 आउटपुट (16/6 वैकल्पिक) |
| ड्राइव विधि | पीटीपी और सीपी | पीटीपी और सीपी |
| बिजली की आपूर्ति | ऑटो-स्विचिंग, एसी 100-240 वी, 380 डब्ल्यू | ऑटो-स्विचिंग, एसी 100-240 वी, 380 डब्ल्यू |
| प्रक्षेप | 4 अक्ष (3डी स्थान) | 4 अक्ष (3डी स्थान) |
| repeatability | ±0.02 मिमी (0.0008 इंच) | ±0.01 मिमी (0.0004 इंच) |
| परिचालन तापमान | 10-40°C (50-104°F) | 10-40°C (50-104°F) |
| बंद-लूप मोटर प्रणाली | उपलब्ध नहीं है | शामिल |
| टिप डिटेक्शन सिस्टम | वैकल्पिक | शामिल |
| उच्च परिशुद्धता दृष्टि | शामिल | शामिल |
| लेजर ऊंचाई का पता लगाना | उपलब्ध नहीं है | वैकल्पिक |
